[Challenge #01] 처음 만드는 시뮬레이션 – 기본 공정 구성과 생산량 확인하기 - [입문]

🧪 [Challenge #01] 처음 만드는 시뮬레이션 – 기본 공정 구성과 생산량 확인하기



직렬 공정 구성부터 처리시간 설정, 시뮬 결과 해석까지 실전 입문 챌린지!

---

🔧 시나리오 개요

이번 실습형 챌린지는 Plant Simulation 입문자를 위한 첫 모델링 경험을 제공합니다.
간단한 직렬 공정을 구성하고, 각 공정의 처리시간을 설정한 뒤,
시뮬레이션을 실행하여 생산량과 병목 현상을 확인해보세요.

---

🏗️ 공정 흐름

[Source] → [Proc_A] → [Proc_B] → [Proc_C] → [Proc_D] → [Drain]

• 총 4개의 직렬 공정으로 구성된 단순 생산라인입니다.
• 각 공정은 1대의 설비로 운영됩니다.
• 공정 간 WIP는 무제한입니다.
• 초기 WIP는 없습니다.

---

🎯 실습 목표

항목내용

근무 시간	8시간 = 28,800초 , (8:00:00)
처리 시간 설정	각 공정별 수동 입력
시뮬레이션 목표	총 생산량 확인 + 병목 분석
통계 확인 항목	Output 수량, 가동률, Idle, Blocking 등



---

🛠 실습 가이드

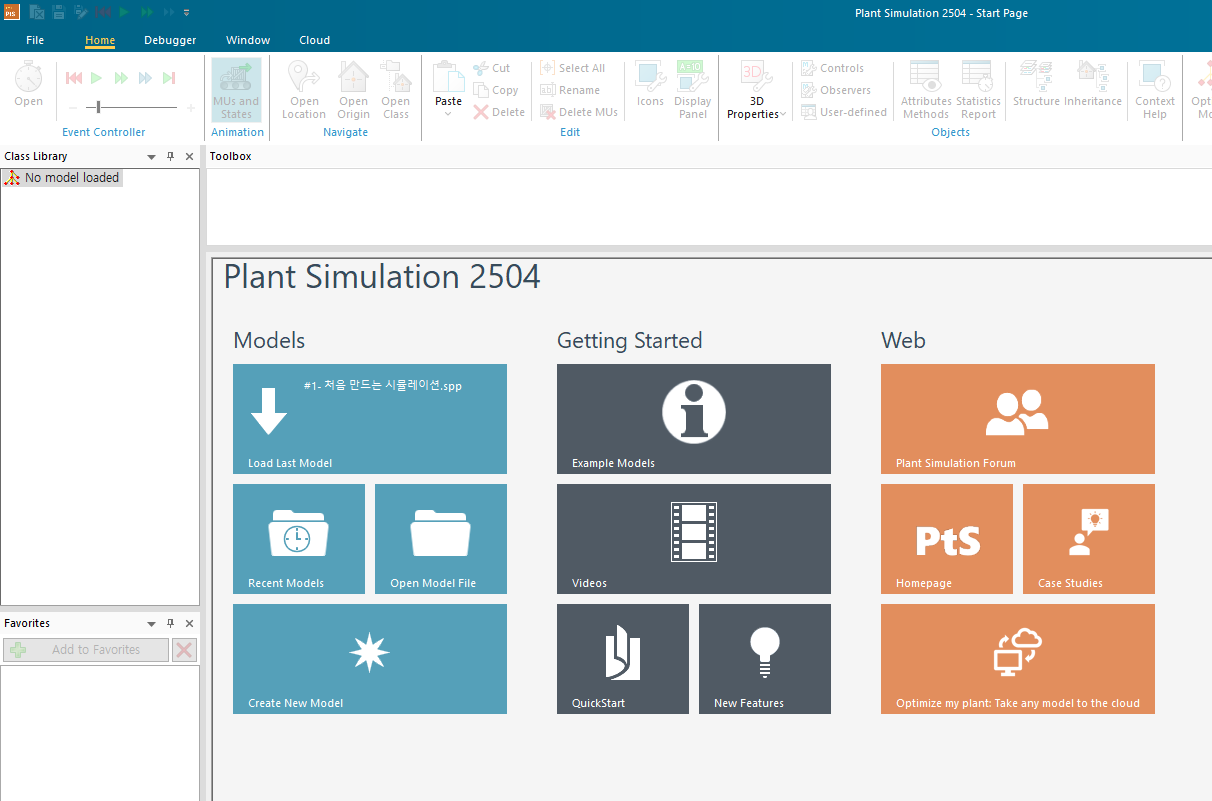

1) Plant Simulation 열기





2) 아래 구성대로 객체 배치

Source → Proc_A → Proc_B → Proc_C → Proc_D → Drain

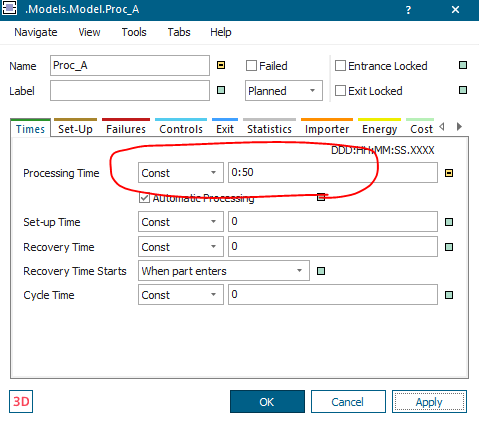

3) 각 Process 객체에 다음과 같은 처리시간 입력 :

적용 예시

• Proc_A: 50초
• Proc_B: 55초
• Proc_C: 60초
• Proc_D: 45초

4) Simulation 시간 설정: 8시간



5)시뮬레이션 실행 후 다음 내용 확인:

• Drain에 도달한 총 생산 개수
• 각 공정의 Utilization (가동률)
• Blocking / Starving 발생 여부
• 병목 공정 여부 (가장 바쁜 공정)

---

🔍 실습 포인트

• 평균적으로 Cycle Time ≤ 57.6초면 하루 500개 생산 가능
  하지만 병목 공정이 있다면 불가능합니다.
• Process C를 줄이면 전체 Throughput은 어떻게 바뀔까요?
• 단 1초 차이로도 전체 흐름이 크게 변할 수 있습니다.

---

✅ 정리

모델 구성 완료 (Source~Drain)	☐
Processing Time 설정	☐
Simulation 실행	☐
생산량 확인	☐
병목 공정 분석	☐



---

💬 다음 단계

금요일에 업로드될 **[Challenge #01 – 해설편]**에서는
생산량을 늘리기 위한 Cycle Time 조정 예시와
병목 공정 개선 아이디어를 소개할 예정입니다!
